Crear un híbrido: Mac LC ATOM con Snow Leopard, por Eduard Ros

Hola a todos! qué tal? espero que bien. Yo sigo en el paro, intentando ocupar las horas gastando poco. Y con esta finalidad, la de gastar poco, me propuse hacer algo reutilizando componentes que tenía en casa, sin adquirir nada nuevo, estrictamente.

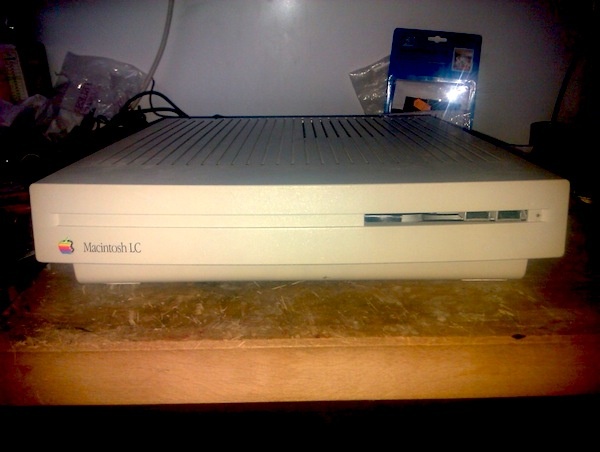

Y el resultado ha sido un Power Mac LC ATOM:

A lo largo de los años vas “tirando” cosas que ya no utilizas y que crees que ya nunca más vas a utilizar, pero hay algunas que se resisten, sobre todo por motivos sentimentales, y este era el caso de mi primer Mac, un LC que me compraron mis padres allá en 1992 y que me inició en el mundo de la informática y sobre todo me hizo crecer con el mundo Mac en vez de con el mundo DOS.

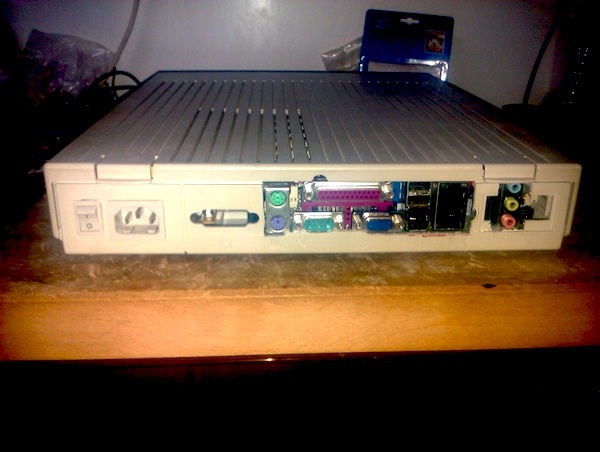

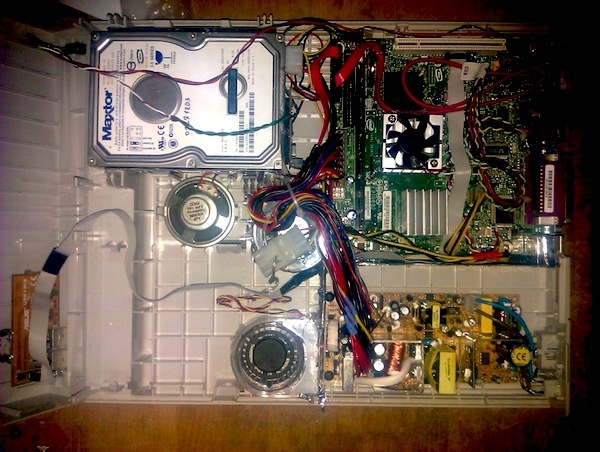

Tenía por casa una placa base Intel ATOM D945GCLF2 330 que hasta hace poco realizaba las tareas de 24/7 pero que se fue quedando justilla y sustituí por un Core2 Duo económico. Intenté colocarla dentro y después de cortar alguna patita de plástico del interior, vi que cabía perfectamente, así que me dispuse a recortar la parte trasera para que asomaran todos los puertos. Ubicar el disco duro no fue difícil, en el mismo sitio donde ya se montaba en el LC. Para conectarlo, modifiqué un cable SATA de los “malos” haciéndolo más corto y montando el conector a 90º para que no interfiriera con nada, puesto que el disco duro utilizado es un ATA de 200GB con un adaptador de ATA a SATA.



Esta placa base permite montar 4 puertos USB adicionales, de modo que en la apertura donde había la disquetera adapté dos puertos USB que antes iban a una salida PCI. Los otros dos los añadí en la parte trasera, justo encima de dos puertos USB fijos de la placa base, utilizando el frontal recortado de una vieja torre de PC. Y como no cabe ningún otro dispositivo SATA dentro, añadí un alargador Macho-Hembra SATA hasta la parte trasera, junto a las salidas de audio.

Para ventilar la placa, añadí un ventilador centrífugo de los que venían con las placas base ASUS justo donde había el ventilador original.

Para la fuente, tuve que pelearme con unas cuantas de ellas sin suerte, y al final me “resigné” a montar una de 90W de un equipo de oficina viejo que me dieron hace años y que destripé para aprovechar sus piezas, y me deshice del resto. Es una fuente pequeña, pero suficiente para una placa base y un disco duro.

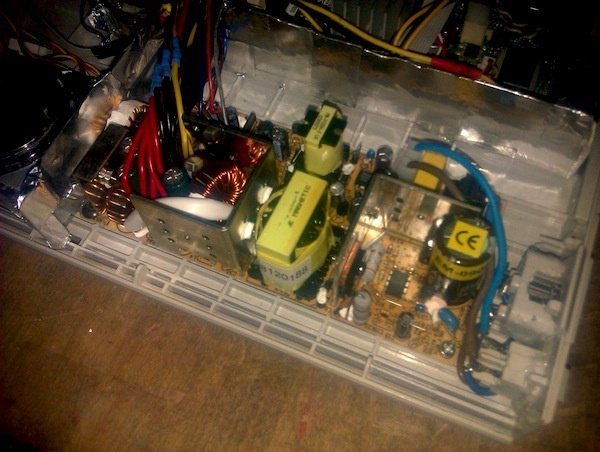

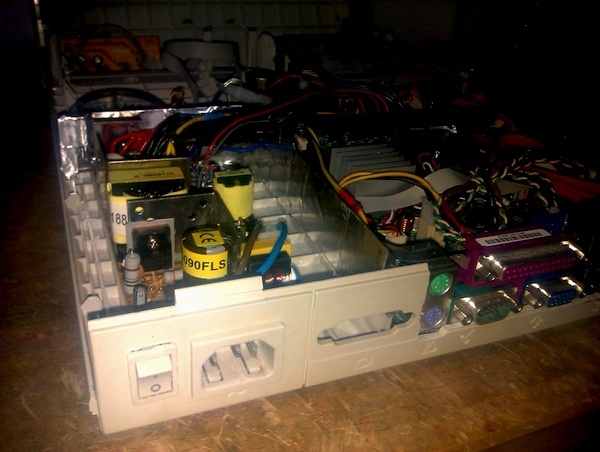

Realicé un habitáculo para la fuente con trozos de plástico pegados con Cianocrilato a la caja y forrados con cinta de aluminio adhesiva conectada a masa para apantallarla. Todo el habitáculo se ventila con otro ventilador centrífugo. La rejilla de ventilación que tienen los LC en la parte superior se ha repartido en dos mitades con este habitáculo, una para la fuente y la otra para la placa base.

Pero esta caja tenía una complicación, no trae pulsador para ON/OFF en el frontal, ni led, y agujerear el frontal para montar un botón me parecía un sacrilegio, de modo que tenía que encontrar una solución estética.

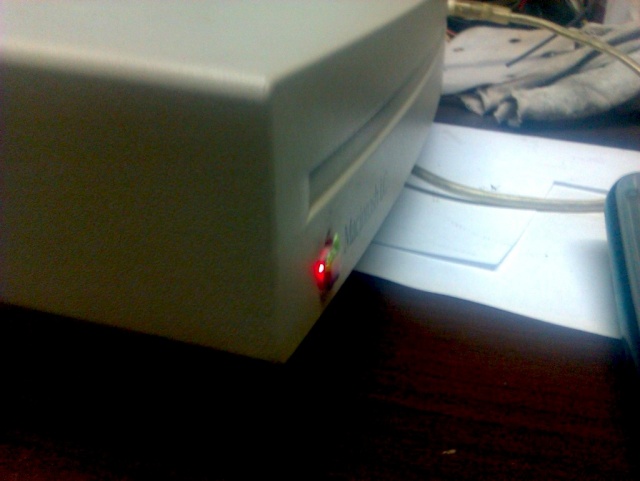

Muchas veces, antes de tirar un dispositivo averiado, lo abro y guardo su circuito impreso porque a veces me saca de algún apuro, a la hora de conseguir algún componente, y precisamente gracias a esto, pude encontrar un pulsador con LED incluido proveniente de un VHS.

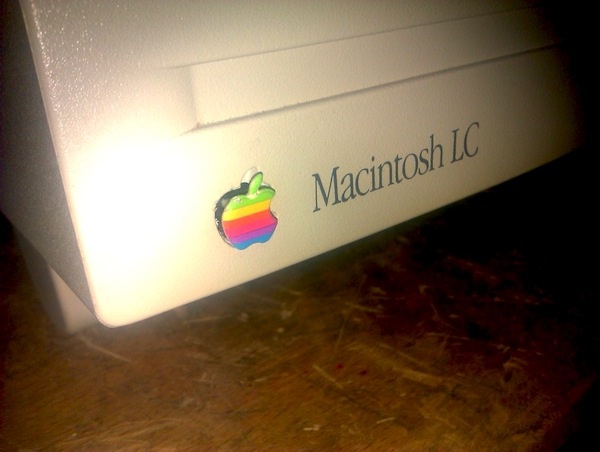

Quité el logo multicolor del frontal y limé su habitáculo, pegué el pulsador en su lugar, y sobre este volví a poner el logo. Creo que no me negaréis que queda estupendo.

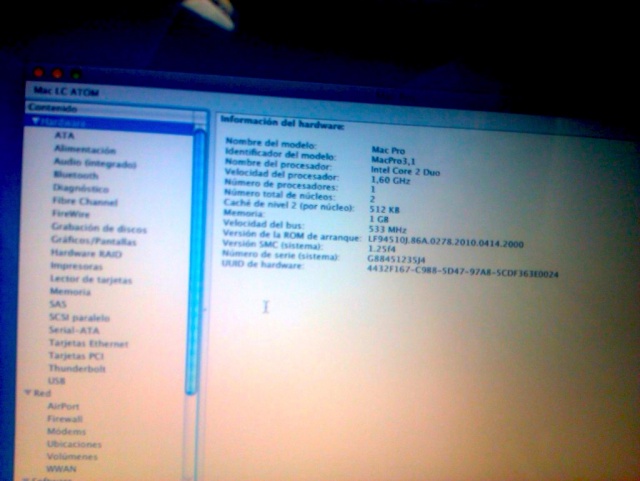

No es un equipo muy puntero, y menos con 1GB de RAM, porque no tengo más por casa, pero para realizar consultas rápidas por Internet cuando estoy trabajando en el taller es suficiente, y queda bonito. Sin olvidar que corre Mac OS X Snow Leopard 10.6.8.

Eduard Ros escribe en su blog Ros Hardware
