Cómo funcionan juntos la función multitáctil y el lápiz inalámbrico de Wacom

Bamboo_ElevatedAngle_RGB_pen-lifted_tt.jpgBamboo combina la función multitáctil y la interacción del lápiz en un único y potente aparato ofreciendo una experiencia única al usuario. La función multitáctil, como modo natural e intuitivo de interactuar con aplicaciones, es un complemento perfecto a la precisión y a la sensibilidad a la presión de la tecnología avanzada del lápiz de Wacom.

Los usuarios pueden alternar los dos métodos de entrada fácil y rápidamente. Si el dedo está en contacto con la superficie de la tableta, la entrada táctil se convierte en la principal. Si la punta del lápiz se encuentra cerca de la tableta (16 mm sobre la superficie de la misma), la función táctil se desactiva automáticamente, y el lápiz se convierte en la forma de entrada principal. De esta manera el usuario puede dejar descansar la mano encima de la tableta sin generar comandos táctiles accidentalmente. La tableta está equipada con un LED, cuyo color cambia con el modo de entrada.

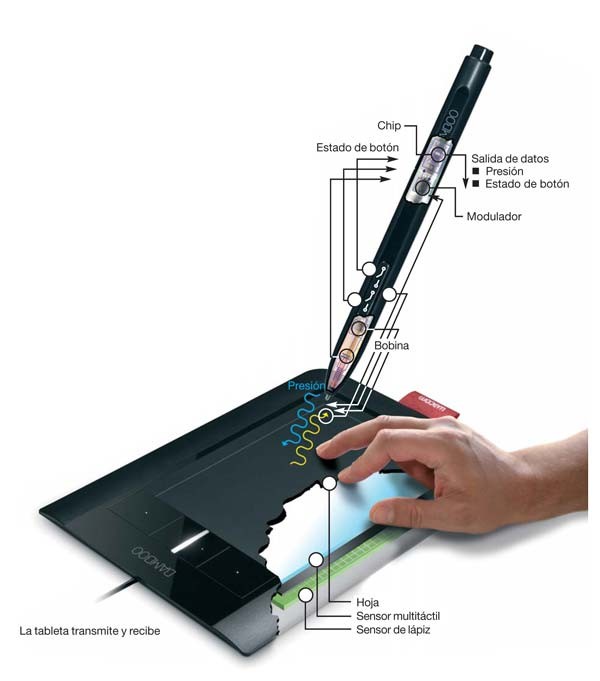

Tech-Paper-Bamboo_ES.jpgEn la tableta hay dos capas de sensores: un sensor táctil capacitivo y, más abajo, el sensor de lápiz. Estas capas están protegidas por una hoja resistente para evitar desperfectos. El sensor táctil es fundamentalmente un capacitador en el que las láminas son las áreas superpuestas entre los ejes horizontal y vertical en un patrón de rejilla. Dado que el cuerpo humano también conduce la electricidad, un toque sobre la superficie de la tableta afecta al campo eléctrico y crea un cambio apreciable en la capacitancia del aparato. El cambio en la capacitancia se usa para determinar las coordenadas donde han tocado los dedos y otros parámetros que calculan el firmware y el controlador de la tableta Bamboo. Gracias a la tecnología capacitiva el sensor táctil ignora herramientas de entrada que no sean los dedos humanos sin tener repercusión en la funcionalidad del sensor del lápiz.

El lapiz patentado de Wacom, sensible a la presión, sin pilas e inalámbrico, sigue siendo central para la experiencia Bamboo. El lápiz Bamboo tiene el aspecto y da la sensación de ser un lápiz normal. No contiene pilas, cables o imanes que se tengan que cambiar. En su lugar utiliza la tecnología de resonancia electromagnética desarrollada por Wacom, en la que la tableta y el lápiz se comunican entre ellos mediante ondas electromagnéticas. Las bobinas horizontales y verticales debajo de la tableta alternan entre el modo de transmisión y recepción.

En el modo de transmisión, un campo electromagnético activa un circuito oscilante que consiste en una bobina y un capacitador dentro del lápiz. El circuito oscilante dentro de la punta del lápiz suministra energía al mismo, aunque también funciona como transmisor. La información del sensor de presión y de los botones laterales se transmite primero al chip mediante el modulador. Después se envían de vuelta todos los datos del lápiz al modulador, que a su vez transmite una señal al circuito oscilante en la punta del lápiz. En el modo de recepción, las bobinas en la tableta detectan la energía oscilante del lápiz, permitiendo la determinación de la posición, la presión y otros datos.
