Tarjeta PCI Express USB 3.0 + SATA3 para Mac Pro

#1 el 14/11/2012
Compré en el Mercadillo el Mac Pro (Early 2009) de la firma y traía el disco duro de serie, un Western Digital SATA2 de 640GB y tengo un NAS Synology con 2 Western Digital Green de 2GB SATA2 en Raid1.

Ahora mi idea es ponerle un SSD Crucial M4 de 128GB para Mountain Lion y aplicaciones y luego 2 discos Western Digital de 2 o 3TB en Raid 1 pero al buscar precios me encuentro con que la mayoría de discos son SATA3 y mi Mac Pro es SATA2, así que he buscado una solución PCI Espress para obtener SATA3 y esta tiene conectores internos:

Asus U3S6 Tarjeta USB 3.0 + SATA3 PCI Express (35 euros) que tiene dos conectores internos SATA3 que no necesitan drivers adicionales y 2 USB3 externos que hay que hacerlos compatibles como dicen aquí.

Aunque parece que ya no se fabrica y tendría que buscarla en ebay o similares mi pregunta es que si los conectores SATA3 de la targeta Asus son internos, en el Mac Pro tendría libre la bahía debajo de la grabadora de DVD o quitar también la grabadora para poder hacer el RAID ya que las 4 cajas para poner los discos duros internos al Mac Pro se pinchan directamente a la placa así que creo que no se pueden usar esos espacios originales.

¿Es como digo o hay alguna solución para usar las bahías originales y conectar los discos a la PCI Expréss?

La otra pregunta es que el RAID 1 lo quería hacer con los Western Digital Red 3TB SATA3 (149 euros) especiales para NAS y Raid ¿los habéis probado? Son más caros que los Green pero más baratos que los Black.

WD Red: http://www.wdc.com/wdproducts/library/SpecSheet/ESN/2879-771442.pdf
WD Green: http://www.wdc.com/wdproducts/library/SpecSheet/ESN/2879-771438.pdf

Encuentro estas diferencias (primero datos del Red):

Velocidad transferencia máxima. Host a/de la unidad (típico) 145MB/s y Host a/de la unidad (sostenida) 123MB/s en los Green. Desconozco la diferencia entre típico y sostenida.
Ciclos de carga y descarga: 600.000 / 300.000
MTBF (horas) en entorno típico NAS: 1.000.000 / n.p.
Garantía limitada (años): 3 / 2
Sorprende que el Red consume menos en todos los casos y la media acústica es también menor.

Creo que la compra está decidida, ahora sólo falta ver como meterlos en el Mac Pro para usar el SATA3 con la PCI Express.

Muchas gracias.

Mac Pro 8-core (early 2009) 2x2.26GHz 16GB RAM SSD Crucial M4 128GB ATI Radeon HD 4870 Mavericks + Apple Cinema HD Display 23"
MacBook Air 13" (Mid 2013) i5 1.3GHz 8GB SSD 128MB Mavericks
MacBook Pro 13" (Mid 2010) 2.4GHz 8GB SSD Crucial 128MB Mavericks

Subir
#2 el 15/11/2012
Hola, hasta donde yo sé, la PCI Exprés seguirá trabajando como SATA 2, da igual que sea SATA 3, dado que es la máxima que acepta tu placa base. Ya me rectificarán si me equivoco. Un saludo!
Subir
#3 el 15/11/2012
Esa la gracia de estas targetas. Llevan sus controladores integrados para hacer compatible con tu ordenador todo tipo de puertos que de serie no tienes: USB3, SATA3, eSATA, Firewire800... en los MacBook Pro se puede hacer los mismo con las ExpressCard.

Yo las descubrí cuando me enteré que podía tener USB 2.0 en un G4 Quicksilver del 2002. La marca más popular en el mundo de las ampliaciones para equipos Mac es: http://www.sonnettech.com pero ahora he visto que hay muchas más.

Saludos

Mac Pro 8-core (early 2009) 2x2.26GHz 16GB RAM SSD Crucial M4 128GB ATI Radeon HD 4870 Mavericks + Apple Cinema HD Display 23"
MacBook Air 13" (Mid 2013) i5 1.3GHz 8GB SSD 128MB Mavericks
MacBook Pro 13" (Mid 2010) 2.4GHz 8GB SSD Crucial 128MB Mavericks

Subir
#4 el 16/11/2012
Hola, sí, las posibilidades de expansión con estas tarjetas las conozco, incluso precisamente en estos días estoy mirando para comprarme una con puertos USB 3.0 precisamente. Lo que quiero indicarte es que dices en el post que "la mayoría de discos son SATA3 y mi Mac Pro es SATA2, así que he buscado una solución PCI Espress para obtener SATA3". Y hasta donde yo sé tal cosa no es posible. Da igual que esa tarjeta sea SATA3, la máxima velocidad que lograrás es SATA2 porque es lo que da tu MacPro (que es casualmente mi modelo también). Es como si conectas un disco USB 3.0 a un puerto USB 2.0, la máxima velocidad que lograrás es la que te proporcione el puerto 2.0. Un saludo!
Subir
#5 el 16/11/2012
Opps! Pues ahora ya me haces dudar. Esta otra PCIe que quiero comprar si que promete hasta 400 MB/s que está entre el máximo que ofrece SATA2 (300MB/s) y SATA3 (600MB/s). Pero de la Asus no veo nada

Las PCIe SATA3 que 820MB/s son las OWC Mercury Accelsior PCI Express SSD. El máximo parece que vuelve a rondar los 400MB/s que debe ser el límite del PCI Express pero que llega a los 820 porque montan un RAID0 con las SSD de tipo pastilla como las que llevan los MacBook Retina o MacBook Air, como el flujo de escritura se divide va el doble de rápido que con un sólo disco. Además esta si que dicen que es una unidad bootable. Aunque los precios son superiores a las soluciones con los discos SSD estándar de 2,5".

Puedes ver un video de nuestro Mac con esa tarjeta aquí.

Si quieres tener USB 3.0 te sirve la ASUS que comenté arriba usando el método de usar el driver de LaCie como se explica en el enlace que puse.

Seguiré investigando y ya comentaré los avances.

Saludos

Mac Pro 8-core (early 2009) 2x2.26GHz 16GB RAM SSD Crucial M4 128GB ATI Radeon HD 4870 Mavericks + Apple Cinema HD Display 23"
MacBook Air 13" (Mid 2013) i5 1.3GHz 8GB SSD 128MB Mavericks
MacBook Pro 13" (Mid 2010) 2.4GHz 8GB SSD Crucial 128MB Mavericks

Subir
#6 el 16/11/2012
La solución barata que comentaba que promete 400MB/s es la Apricorn Velocity x1. No está nada mal viendo estas estadísticas de usuarios reales donde las escrituras del Crucial M4 en SATA2 rondan los 270-280MB/s y en SATA3 rondan los 500MB/s. Lo bueno del RAID0 en SATA2 es que al doblar la velocidad de escritura ves como los usuarios consiguen 535 y 550MB/s. un RAID0 en SATA3 le llega a un usuario a 888MB/s que es la misma técnica que obtienes con la OWC Mercury Accelsior que comenté pero por mucho menos dinero.

Lo malo es que ya sabemos las desventajas del RAID0 pero si tienes una imagen del sistema y aplicaciones con Carbon Copy Clonner o Superduper no hay nada que temer.

Según Apricon el límite del PCI Express 2.0 son 500 MB/s:
What is the difference in data rate between PCIe 1.0 and PCIe 2.0?
Version 1 has a max data rate of 250 MB/s and Version 2 has a max rate of 500MB/s.

¿Entonces no sé porqué se limita a ofrecer 400MB/s?

Saludos

Mac Pro 8-core (early 2009) 2x2.26GHz 16GB RAM SSD Crucial M4 128GB ATI Radeon HD 4870 Mavericks + Apple Cinema HD Display 23"
MacBook Air 13" (Mid 2013) i5 1.3GHz 8GB SSD 128MB Mavericks
MacBook Pro 13" (Mid 2010) 2.4GHz 8GB SSD Crucial 128MB Mavericks

Subir
#7 el 16/11/2012
Ajá, gracias, había visto ese sistema. Del tema de montar en RAID con las PCI y demás no puedo informarte porque no he buscado nada, lo siento, solo quería comentarte el tema de montar SATA3 en tu MacPro por si acaso. Un saludo y suerte!
Subir
#8 el 16/11/2012
Muchas gracias. Cuando empezé a buscar como ampliar mi Mac Pro vi que la mayoría de discos que venden ahora son SATA3, tanto HD como SSD. Como quiero pillarme el Crucial M4 y los Western Digital Red y tienen esta conexión empezé a buscar PCI Express que me ofrezcan el máximo de velocidad, gracias a ti descubrí que realmente no pueden darte la velocidad máxima real del SATA3, aunque si superar la SATA2 que por el precio de la Apricorn Velocity ya me vale. Las prestaciones de la OWC Mercury Accelsior están acorde a su precio.

Saludos y gracias por todo.

Mac Pro 8-core (early 2009) 2x2.26GHz 16GB RAM SSD Crucial M4 128GB ATI Radeon HD 4870 Mavericks + Apple Cinema HD Display 23"
MacBook Air 13" (Mid 2013) i5 1.3GHz 8GB SSD 128MB Mavericks
MacBook Pro 13" (Mid 2010) 2.4GHz 8GB SSD Crucial 128MB Mavericks

Subir
#9 el 16/02/2013
Finalmente compré la Asus U3S6 PCIe con 2xUSB 3.0 internos y 2xSATA 3.0 internos y un LaCie externo de 2TB USB 3.0 para el tercer backup y que sólo quiero para hacer 1 copia al mes y estará guardado en cajón.

El problema es que he usado el método que explican aquí y no consigo que me monte el disco como USB 3.0.

Os dejo unas capturas, aquí la Asus U3S6 detectada:

Y aquí el SATA 3:

La verdad que cuando instalo el driver original LaCie en el perfil del sistema me lo detecta como Super-Speed pero la velocidad se queda en los 480Mbps del USB 2.0.

Ya no se que hacer. Encontré en osx86.net varios PXHCD.kext ya que en los comentarios hay users que les funciona incluso en Mountain Lion que es donde quiero instalarlo.

También busqué los drivers de LaCie anterios al actual (1.0.11) y los probé con los respectivos kext modificados de osx86.net de manera que he probado esto:

LaCie-USB-3.0-Driver.1.0.8 con este kext.
LaCie-USB-3.0-Driver.1.0.10 con este kext.
LaCie-USB-3.0-Driver.1.0.11 (el actual) con este kext.

Pero al reiniciar y conectar mi LaCie de 2TB externo a la Asus U3S6 no lo monta. Estoy desesperado porque invertí en el disco externo USB 3.0 y la Asus porque parecía que el hack funcionaba en el Mac Pro.

¿Alguna idea de algo que pueda estar haciendo mal? ¿Funcionará automáticamente con los própias drivers que traiga OS X 10.9?

Muchas gracias

Mac Pro 8-core (early 2009) 2x2.26GHz 16GB RAM SSD Crucial M4 128GB ATI Radeon HD 4870 Mavericks + Apple Cinema HD Display 23"
MacBook Air 13" (Mid 2013) i5 1.3GHz 8GB SSD 128MB Mavericks
MacBook Pro 13" (Mid 2010) 2.4GHz 8GB SSD Crucial 128MB Mavericks

Subir
#10 el 16/02/2013
Tengo el mismo problema con un Sonnet (si no recuerdo mal) que adquirí para tener USB 3.0. Pero estoy viendo que muchísima gente tiene problemas para conseguir que funcionen bien los USB 3.0 en los Mac Pro. Yo no lo he conseguido, al menos, y de hecho, a veces ni me funciona como USB, no reconoce lo que conecte.

Veo que te indica que sí tiene velocidad de SATA III. ¿Realmente te funciona a esa velocidad? Porque entonces me lo voy a plantear.
Subir
#11 el 17/02/2013
Hola Manuel. El problema es que si no instalo ningún driver la Asus + el LaCie externo me va a los 480Mbps del USB 2.0 pero si instalo el driver USB 3.0 de LaCie y lo hackeo entonces ya ni me monta el disco :roll:

Saludos

Mac Pro 8-core (early 2009) 2x2.26GHz 16GB RAM SSD Crucial M4 128GB ATI Radeon HD 4870 Mavericks + Apple Cinema HD Display 23"
MacBook Air 13" (Mid 2013) i5 1.3GHz 8GB SSD 128MB Mavericks
MacBook Pro 13" (Mid 2010) 2.4GHz 8GB SSD Crucial 128MB Mavericks

Subir
#12 el 17/02/2013
Vale, pues creo que eso exactamente es lo que me pasó a mi con la Allegro, que también es una PCI para USB 3.0. Ya te digo que he visto muchísima gente con problemas para poner USB 3.0 en los MacPro. Esta semana pensaba ponerme a investigar este tema, que lo tengo pendiente. Si avanzo algo, te lo digo.

Finalmente el SSD, ¿te va como un SATA III o como un SATA II? Quiero decir, en velocidad.
Subir
#13 el 18/02/2013

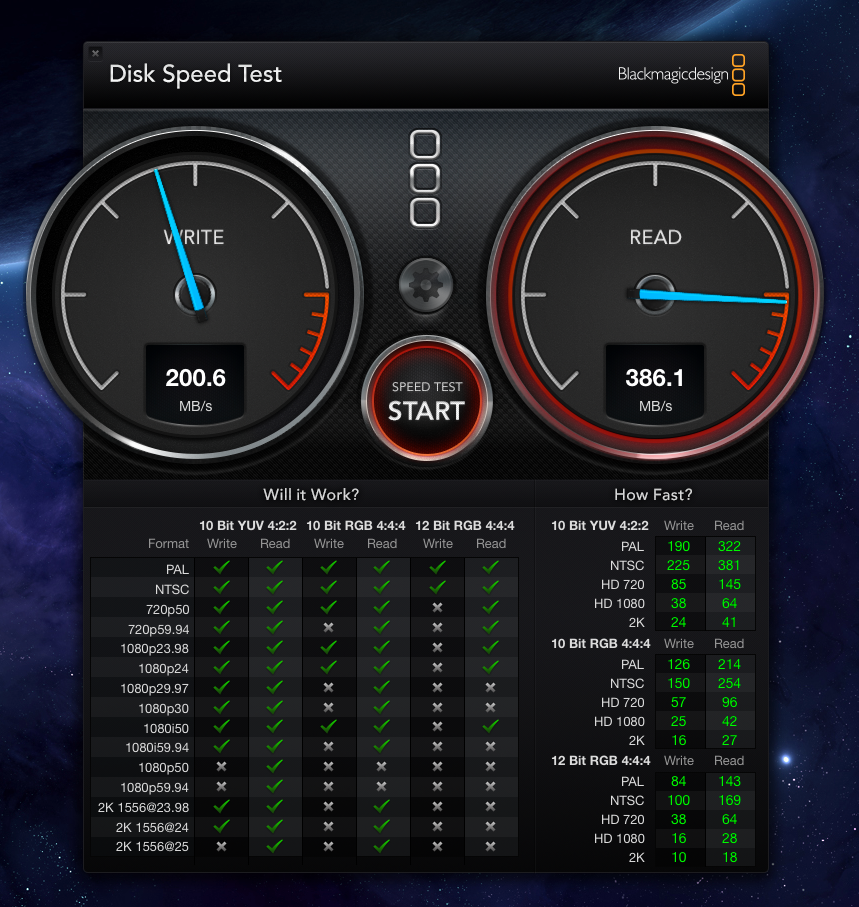

No puede ir como SATA 3 por la limitación de la placa pero me va así:


Ya me dirás si avanzas con el tema del USB 3.0

Saludos

Mac Pro 8-core (early 2009) 2x2.26GHz 16GB RAM SSD Crucial M4 128GB ATI Radeon HD 4870 Mavericks + Apple Cinema HD Display 23"
MacBook Air 13" (Mid 2013) i5 1.3GHz 8GB SSD 128MB Mavericks
MacBook Pro 13" (Mid 2010) 2.4GHz 8GB SSD Crucial 128MB Mavericks

Subir
#14 el 19/02/2013
Pues acabo de pasar el mismo test que tú y en escritura consigo valores ligeramente superiores (226 MB/s), pero en escritura no paso de 268 MB/s. Eso sí, lo tengo que pasar en una partición del SSD, porque en la partición del sistema no me deja porque dice que no se puede escribir en ella, y no sé cómo habilitarlo, ¿sabes hacerlo? ¿Y por qué no consigo esos valores de escritura teniendo el mismo MacPro? Deberíamos obtener los mismos resultados, entiendo, aunque mi SSD sea de 256GB.
Subir
#15 el 19/02/2013
Es muy raro porque después de comprar el de 128 leí en foros que los de 256 son más rápidos. No se si es cierto. Respecto el problema que dices no lo entiendo yo puedo pasar el test en el disco de arranque sin problemas y tampoco he activado nada en el programa porque lo pasé sin mirar preferencias si es que tiene. Si algo puede influir es que tengo el SSD pinchado en la Apricorn Velocity x1 que compré en aquí en Expansys España.
